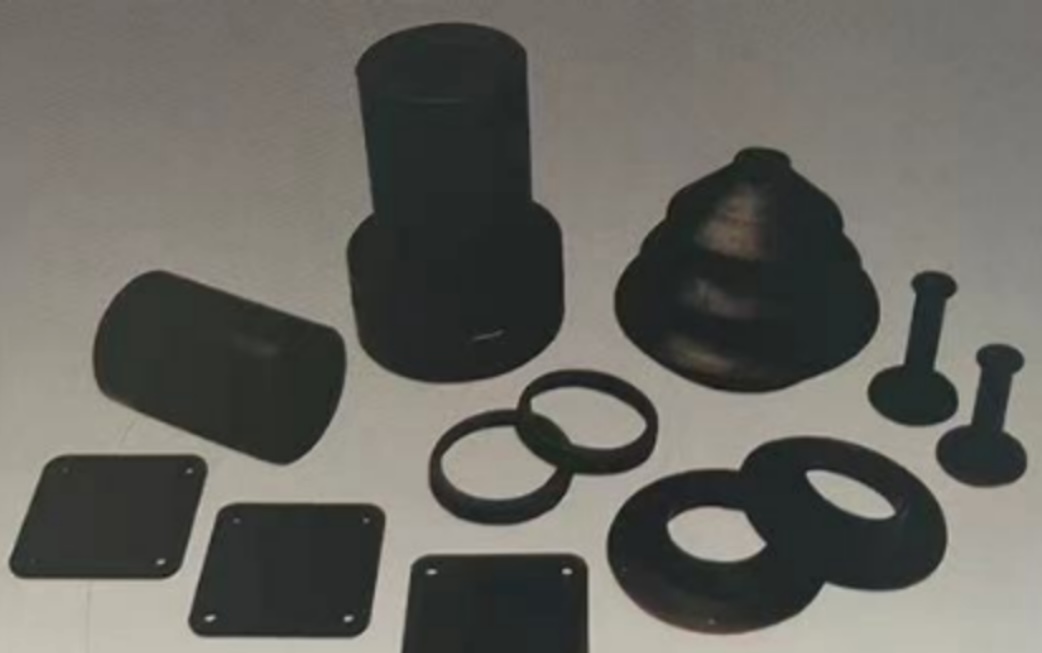

Kummist tihendid – staatiliste ja dünaamiliste tihendite komponentide juhend

Insenerid seisavad pideva väljakutse ees: valida tööks õige tihend. Iga päev vaatate plaane, avate hooldusjuhendeid või kõnnite tootmisliinil. Flang lekib. Silinder ei tööta.Tüvi on kulunud.Süüdlane? Sageli halb tihendi valik. See juhend pakub praktilisi stsenaariume, mis aitavad teil valida kummist tihendite, tolmutihendite, V-tihendite ja O-rõngaste vahel.

Staatiline tihendamine paigalpüsivate ühenduste jaoks

Mõelge pumbakorpusele. Kaks metallpinda, mis on omavahel kruvidega kinnitatud. Need näivad tasaste olevat, kuid mikroskoobi all on need täis kriimustusi, tööriistajälgi ja tillukesi lohke. Vedelik leiab just sellised teed. Nende vahele paigaldatakse kummist tihend. Kruvid tõmmatakse pingule. Tihend surutakse kokku, voolab nendesse ebatasasustesse ja takistab leket. Kasutage neid pumbakorpustel, ventiilide katetel, torude äärikutel ja juurdepääsupaneelidel. Suured pinnad? Ebakorrapärased kujundid? Pole probleemi. Kui teie rakendus hõlmab kahte statsionaarset pinda, mida tuleb tihendada, on kummist tihend sageli lahendus. Pange tähele: need ei sobi liikuvate osade jaoks.

Dünaamilised tihendid vastastikku liikuva ja pöörleva võlli jaoks

Mõelge nüüd hüdraulilisele silindrile tagasikäivat koppa. Varras liigub välja ja sisse, libisedes silindri sees edasi-tagasi. Tolm, muda ja liiv on kõikjal. Kui need saasteained pääsevad üle varrasside, kriimustavad nad silindri seina, kahjustavad kolbiketast ja rikuvad kogu seadme. Mida siis lisada? Tolmukindlad tihendid kuuluvad hüdrauliliste silindrite, pneumaatiliste ajamite, lineaarjuhtmete ning igasuguste mustusega kokkupuutuvate vastastikku liikuva võlli juurde.

Paigaldage need esmase surve-tihendi välisküljele. Nende ülesanne on mitte hoidmine, vaid tõrjumine. Painduv huul puhastab varre iga kord, kui see tagasi tõmbub. See kraapib maha muda, liiva ja veepiisad. Kui teie seadmed töötavad tolmustes, mudastes või märjades keskkondades, pikendab tolmutihend oluliselt seadme tööea. Need on esimene kaitse saaste eest. Vahetage neid regulaarselt; nad kuluvad kiiremini kui surve-tihendid.

Aga kuidas on pöörlevate võllidega? Elektrimootorid. Reduktorid. Konveierirullid. Need võllid pöörlevad kiiresti, sageli paigast ära, mõnikord ka kulumisest tingitud karedate pindadega. Tavaline huulikliin ülekuumeneb, kriuksub ja laguneb kiiresti. Siin töötab kõige paremini teistsugune geomeetria. V‑liinid on valikuks pöörlevatele võllidele, millel on paigast äraolek, liigutusviga või karedad pinnad.

V‑kujuline ristlõige on nutikas. Varre pöörlemisel tõukab tsentrifugaaljõud tihendi huuli väljapoole. See puutub vastupinnaga vaevalt kokku, seega on hõõrdejõud minimaalne. Kujund tekitab pumpamisefekti, mis tõrjub mustuse tihendist eemale. Tihedat paigaldust ei ole vaja. Paigaldage see varrele; see keskendub ise. Kasutage neid elektrimootoritel, käigukasti sisend- ja väljundvarrastel, põllumajandusseadmetel ning konveierirullidel. Need taluvad varre kiirust kuni 20 meetrit sekundis. Samuti kannatavad nad nurgelist paigaldusnähtamatust, mis muude tihendite puhul oleks surmav. Paigaldamine on kiire; spetsiaalseid tööriistu pole vaja.

Universaalsed O-rõngad mitmekülgseteks rakendusteks

Nii et millal kasutatakse kõige tavalisemat tihendit üldse? Kõikjal mujal. O-rõngad on vaikimisi tihendid peaaegu kõigile: hüdraulilistele silindritele, pneumaatilistele ventiilidele, kiirühendustele, vedelikuühendustele ning lugematutele muudele staatilistele ja dünaamilistele rakendustele. Põhimõte on lihtne: kontrollitud deformatsioon. Lõigate sooniku, paigutate sinna O-rõnga ja surute seda vastava detailiga kokku. Ümmargune ristlõige lamedeneb, tekitades kaks tihenduskontakti. Sise rõhk surub O-rõngast madala rõhu poole, suurendades kontaktirõhku. Iseenergiseeruv. Töötab alates vaakumist kuni kõrge rõhuni. Sobib temperatuurivahemikus –50 °C kuni 200 °C, kui kasutatakse õiget materjali. Kui teil on soonik, mahub sinna tõenäoliselt ka O-rõngas.
